ROADM

Re-configurable Optical Add-Drop Multiplexer 는 차세대 광통신 기술로 국사 내 새로운 회선이 추가되거나 삭제될 때 운영자가 직접 이를 조정 해야하는 OADM(광분기)의 단점을 개선한 광전송 기술로 소프트웨어만으로 망 설정과 회선조절이 가능하며, 원격으로 네트워크 재구성이 가능하기 때문에 유지보수 비용을 절감할 수 있고 신규 어플리케이션 을 신속하게 반영할 수 있는 것이 특징이다.

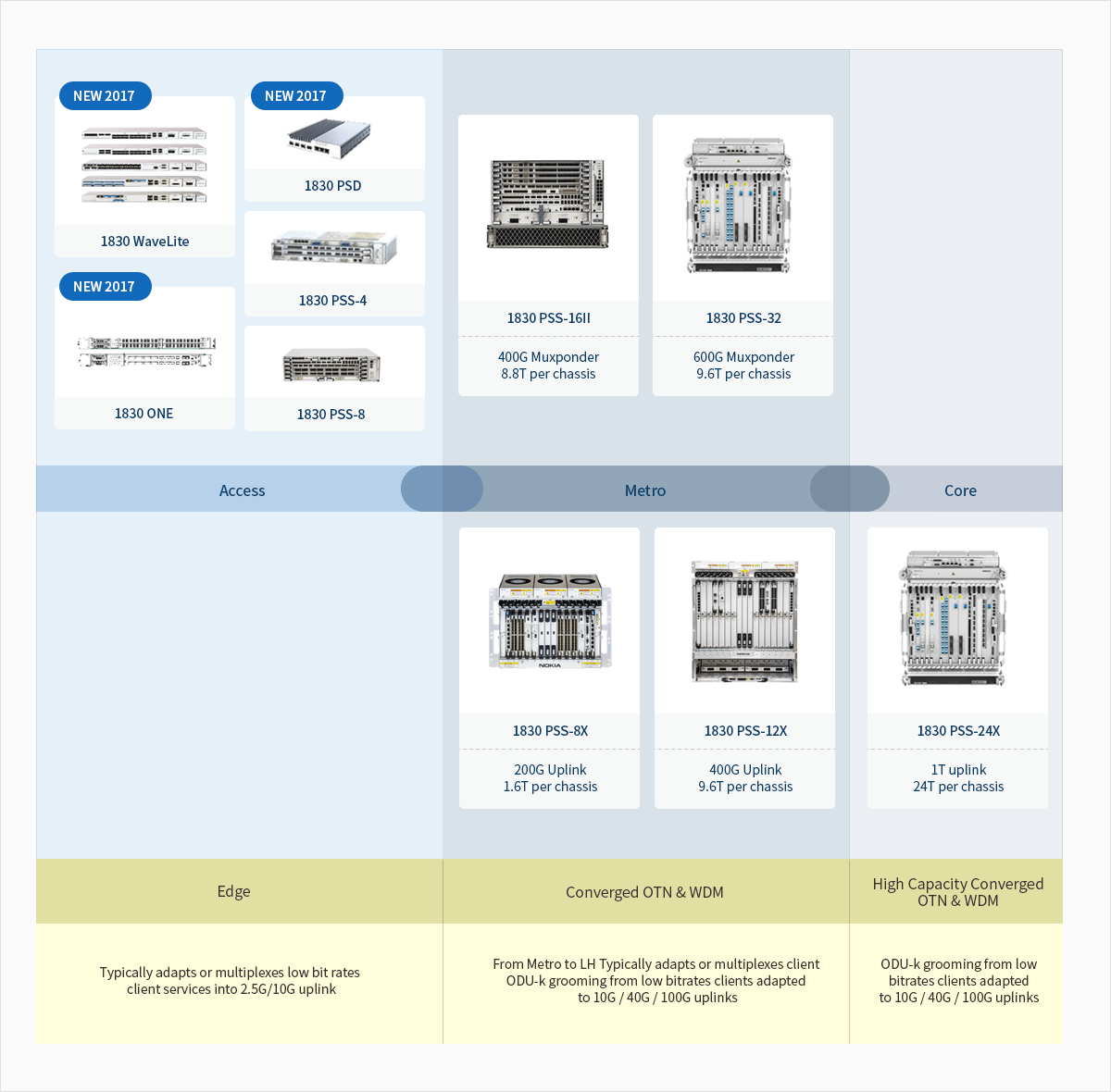

  • 1830PSS 32
  • 1830PSS-16Ⅱ
  • 1830PSS-8

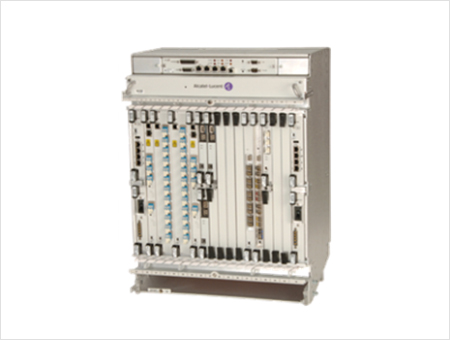

1830PSS 32

셀프당 최대 320G , RACK당 최대 880G 용량의 Optical Channel을 제공
파장은 최대 88 λ를 제공하며, 다양한 서비스 인터페이스 제공

  • 모델명
    1830PSS-32
  • 제조사
    NOKIA
  • 특징
    • 88 채널/8 방향 Reconfigurable OADM & Tunable OADM
    • 다양한 망 구성 제공 : 점대점, 선형망, 환형망, 메쉬망
    • C-밴드 전채널 가변 광파장변환기, 자동 파워 조절 (Automatic Power Control) 기능 제공
    • 전채널 실시간 감시 (Wavelength TrackerTM) 기능 제공
    • 소모 전력 절감(eco – friendly), 온도에 따라 팬 속도 조절기능 제공
    • 다양한 muxponder : 10/12xAny 10G, 4xAny 40G, 10xAny 100G 제공
구분 규격및 주요기능
시스템 용량
  • 최대 88x10Gbps optical channels 지원
망 구성 방식
  • Point-to-Point, Linear Add/Drop, Add/Drop Ling (Hub, Mesh)
서비스 인터페이스
  • TDM: STM-1/4, STM-16, STM-64
  • Ethernet: 1GbbE, 10GbE, 40GbE, 100GbE
  • SAN: FC100/200/400,..
Wavelength
  • 10G/40G/100G 최대 88λ제공
  • 50 GHz 기본 구조 : 최대 88ch
  • 100 GHz 기본 구조 : 최대 88ch
  • 50 GHz, 100 GHz 혼용 구조 : 최대 88ch
보호방식
  • 인터페이스 신호별 보호절체 기능제공(O-SNCP, ≤50ms)
관리
  • 155Mbps @1510nm SVC
  • CIT, EMS, GUI, TL-1, Q3, CORBA Agent, RS-232C와 100Bast-T 접속, WebUI
전원
  • -43.5 ~ -70 VDC
물리적 규격
  • 622mm(H) × 439mm(W) × 290 mm(D) 무게 : < 29 Kg
온습도 조건
  • 온도 : 2℃ ~ 50℃, 습도 : 80% (비응결 조건)

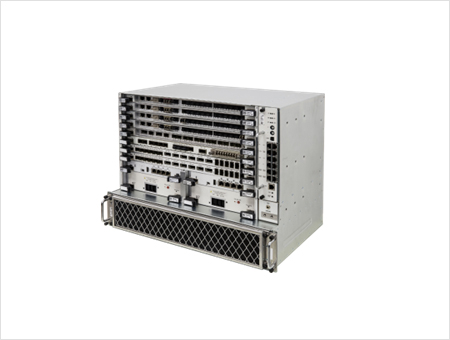

1830PSS-16Ⅱ

셀프당 최대 160G , RACK당 최대 800G 용량의 Optical Channel을 제공
파장은 최대 88 λ를 제공하며, 다양한 서비스 인터페이스 제공

  • 모델명
    1830PSS-16Ⅱ
  • 제조사
    NOKIA
  • 특징
    • 통합 ROADM 기능 – WSS+AMP+OTDR Filter+WT
    • C-밴드 전채널 가변 광파장변환기
    • Colorless, Flexgrid 지원
    • Sub-10G/10G/100G+ 서비스 지원
    • 타장비 COLORED 인터페이스 수용: MVAC
    • 카드 기반 OTN 분산 스위칭 기능– Switch+Trunk+Client
    • 망구성 : 점대점, 선형망, 환형망, 메쉬망
    • FAN 모델 변경을 통한 공기흐름 및 소음 개선
구분 규격및 주요기능
시스템 용량
  • 최대 88개 optical channels 지원
망 구성 방식
  • Point-to-Point, Linear Add/Drop, Add/Drop Ling
서비스 인터페이스
  • 20x10G, Sub10G : 8x STM-1/4 or 4x STM-16 or 8x1GE
  • Full C band tuneability 및 G.709 지원
  • 파장별 최대 수용 용량 400G (향후 500G 제공 예정)
Wavelength
  • 10G/40G/100G/200G 최대 88λ제공
  • 50 GHz 기본 구조 : 88ch
  • 100 GHz 기본 구조 : 44ch
  • 50 GHz, 100 GHz 혼용 구조 : 최대 88ch
보호방식
  • 인터페이스 신호별 보호절체 기능제공(O-SNCP, ≤50ms)
관리
  • CIT, EMS, GUI, TL-1, Q3, CORBA Agent, RS-232C와 100Bast-T 접속, WebUI
전원
  • -43.5 ~ -70 VDC
물리적 규격
  • 355mm(H) × 439mm(W) × 280 mm(D) 무게 : < 11 Kg
온습도 조건
  • 온도 : 2℃ ~ 50℃, 습도 : 80% (비응결 조건)

1830PSS-8

파장은 최대 88 λ를 제공하며, 다양한 서비스 인터페이스 제공
Wavelength tracker 기능을 통한 채널 managerment 제공

  • 모델명
    1830PSS-8
  • 제조사
    NOKIA
  • 특징
    • 통합 ROADM 기능 – WSS+AMP+OTDR Filter+WT
    • C-밴드 전채널 가변 광파장변환기
    • Colorless, Flexgrid 지원
    • 카드 기반 OTN 분산 스위칭 기능– Switch+Trunk+Client
    • 망구성 : 점대점, 선형망, 환형망, 메쉬망
    • 타장비 COLORED 인터페이스 수용: MVAC
    • 고밀도의 Compact 구성을 통한 저전력 소비
구분 규격및 주요기능
시스템 용량
  • 최대 88개 optical channels 지원
망 구성 방식
  • Point-to-Point, Linear Add/Drop, Add/Drop Ling
서비스 인터페이스
  • Full C band tuneability 및 G.709 지원
  • 파장별 최대 수용 용량 400G (향후 500G 제공 예정)
  • 1G/STM-16/2.5G/STM-64/10G/100G/200G
Wavelength
  • 1G/2.5G/STM-16/STM64/10G/40G/100G/200G 최대 88λ제공
  • 50 GHz 기본 구조 : 88ch
  • 100 GHz 기본 구조 : 44ch
  • 50 GHz, 100 GHz 혼용 구조 : 최대 88ch
보호방식
  • 인터페이스 신호별 보호절체 기능제공(O-SNCP, ≤50ms)
관리
  • CIT, EMS, GUI, TL-1, Q3, CORBA Agent, RS-232C와 100Bast-T 접속, WebUI
전원
  • -48V DC , 110/220V AC power filter
물리규격
  • 133mm(H) × 440mm(W) × 325mm(D) 무게 : < 7.2 Kg
온습도 조건
  • 온도 : 2℃ ~ 50℃, 습도 : 80% (비응결 조건)
